Coriolisovo mjerenje masenog protoka
Coriolisovi mjerači masenog protokapreuzeti vrhunac tehnologije u mjerenju industrijskih tekućina. Mnoge industrije poput nafte i plina, proizvodnje hrane i farmaceutskih proizvoda pridaju važnost učinkovitosti, sigurnosti, preciznosti i kontroli troškova. Neusporediv uvid u dinamiku protoka također je razlog njihove popularnosti, mjerenje masenog protoka izravno umjesto neizravnih izračuna na temelju tlaka i temperature. Uređaj koji isporučuje precizna očitanja u stvarnom vremenu u izazovnim vremenskim uvjetima ili uvjetima obrade nije ništa drugo nego promjena igre, posebno za industrije koje se bore sa složenim varijablama.
Što je mjerač masenog protoka?
Mjerač masenog protoka koristi se za mjerenje brzine protoka tekućine koja prolazi kroz cijev bez ometanja cijelog procesa proizvodnje. Mjeri masu slanja kroz cjevovod po jedinici vremena. Mjerenje masenog protoka smatra se bitnom osnovom većine formulacija recepata, određivanja bilance materijala, naplate kao i prijenosa skrbništva u povezanim industrijama. Pouzdanost i točnost su od najveće važnosti u takvim primjenama.
Kako radi mjerač masenog protoka?

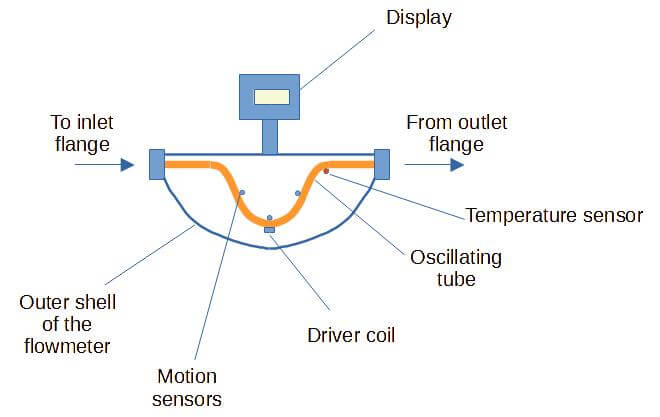

Dvije različite tehnologije koje se primjenjuju u mjerenju mase su inercijalna i toplinska. Prethodni inercijski mjerač poznat je kao Coriolisov mjerač protoka koji se oslanja na Coriolisov učinak. Fluidi koji prolaze kroz cijev podvrgnuti su Coriolisovom ubrzanju uz mehaničko uvođenje prividne rotacije u cijev. Sila otklona nastala u procesu strujanja tekućine bit će funkcija izmjerene masene brzine protoka.
Ono kasnijetermički mjerač masenog protokaizravno mjeri protok plinova i tekućina. Bilo da se uvode određene količine topline u tekući tok ili se sonda održava na konstantnoj temperaturi, toplinski masovni mjerač protoka radi s dva temperaturna senzora i električnim grijačem. Gornji paragraf objašnjavakako radi termometar masenog protoka.
Koji je princip mjerača masenog protoka?
Mjerač masenog protoka ima za cilj mjerenje mase tvari koja teče kroz određenu točku po jedinici vremena. Ali razlikuju se u tehnologijama za ciljana precizna mjerenja kao što su toplinska, Coriolisova, ultrazvučna ili vrtložna. TheCoriolisov mjerač masenog protokajedan je od najpopularnijih mjerača protoka zbog svoje točnosti i pouzdanosti.
Točnost i mogućnost raspona mjerača masenog protoka
Zbog izvanredne točnosti i ponovljivosti, mjerači masenog protoka su omiljeni u industrijama koje pridaju važnost preciznosti. Promjenjivost mjerača masenog protoka odnosi se na maksimalni raspon koji mogu mjeriti. Raspon mjerača masenog protoka obrnuto je proporcionalan njegovoj nepreciznosti općenito. Razlozi ovakvog odnosa leže u senzorima osjetljivosti na prigušivanje ugrađenim u mjerače protoka širokog raspona, koji nisu tako osjetljivi kao oni mjerači protoka uskog raspona s preosjetljivošću.
Kako odabrati odgovarajući raspon mjerača protoka?
Čimbenike poput vrste tekućine, raspona protoka, točnosti, temperature i tlaka treba uzeti u obzir pri odabiru odgovarajućeg mjerača protoka na temelju praktičnih primjena. Raspon protoka je prva stvar koju treba odrediti prije odabira odgovarajućeg raspona pune skale. Mjerači masenog protoka malog raspona poželjni su zbog veće točnosti ako je raspon protoka mali. Osim toga, temperatura i tlak okoline dodatni su čimbenici koji utječu na konačnu točnost. Mjerač masenog protoka koji može izdržati visoku temperaturu i tlak ima prioritet pri donošenju izbora ako su temperatura i tlak visoki.
Coriolisovi mjerači masenog protoka tvrtke Lonnmeter nude 0,1% - 0,05% netočnosti mjerenja u rasponu masenog protoka do 100:1. Mogućnosti raspona zakrivljenih cijevi su veće od mjerača s ravnim cijevima. Ukupna pogreška mjerača sastoji se i od osnovne netočnosti i od pogreške nultog pomaka, što je izlaz nepravilnog izlaznog signala u stanju nultog protoka. Pogreška nultog pomaka primarni je razlog pogreške, obično iznosi 1%-2% izmjerene stope.
Neki proizvođači ilustriraju ukupnu točnost u obliku postotka brzine protoka za velike protoke i postotak brzine protoka kao i pogreške nultog pomaka. Od ključne je važnosti pregledati specifikacije kada vršite usporedbu radi trikova.
Primjene i ograničenja mjerača masenog protoka
Mjerači masenog protoka skloni su utjecaju varijabli okoline, očitanja, izračuna; podešavanje pogreške može uzrokovati potencijalno oštećenje opreme, smanjenje učinkovitosti i smanjenje točnosti. Pogledajte sljedeće probleme koji se mogu pojaviti kod mjerača masenog protoka:
Br.1 Tlak može pasti ako se brzina protoka poveća za detekciju;
No.2 Coriolisovi mjerači skuplji su od ostalih mjerača protoka. I nisu se mogli primijeniti na cijevi većih dimenzija.
Br.3 Kondenzacija vlage u zasićenim plinovima može uzrokovati niska očitanja i odgovarajuću koroziju.
Br. 4 Nakupljanje premaza ili materijala na senzoru utjecat će na učinkovitost prijenosa topline.
Unatoč višim početnim troškovima, dugoročne prednosti točnosti, malog održavanja i trajnosti čine Coriolisove mjerače masenog protoka vrijednim rješenjem u mnogim industrijama. Izravna i pouzdana mjerenja mase, gustoće i temperature čine ih svestranim od nafte, plina do hrane i pića.
Slobodno nas kontaktirajte i posavjetujte se sa stručnjacima za odabir pravih mjerača masenog protoka ako ste pronašli pouzdanog proizvođača Coriolisovih mjerača masenog protoka. Ili jednostavno zatražite besplatnu ponudu s posebnim zahtjevima.
Vrijeme objave: 24. listopada 2024
